Schéma de branchement pour lampe fluocompacte et tube fluorescent

Schéma de branchement pour lampe fluocompacte et tube fluorescent

- Catégories : Dossiers techniques

Retrouvez ci-dessous les différents schémas de branchement pour les ampoules fluocompactes et fluorescentes avec des ballasts (transformateurs) ferromagnétique dit conventionnel ou électroniques.

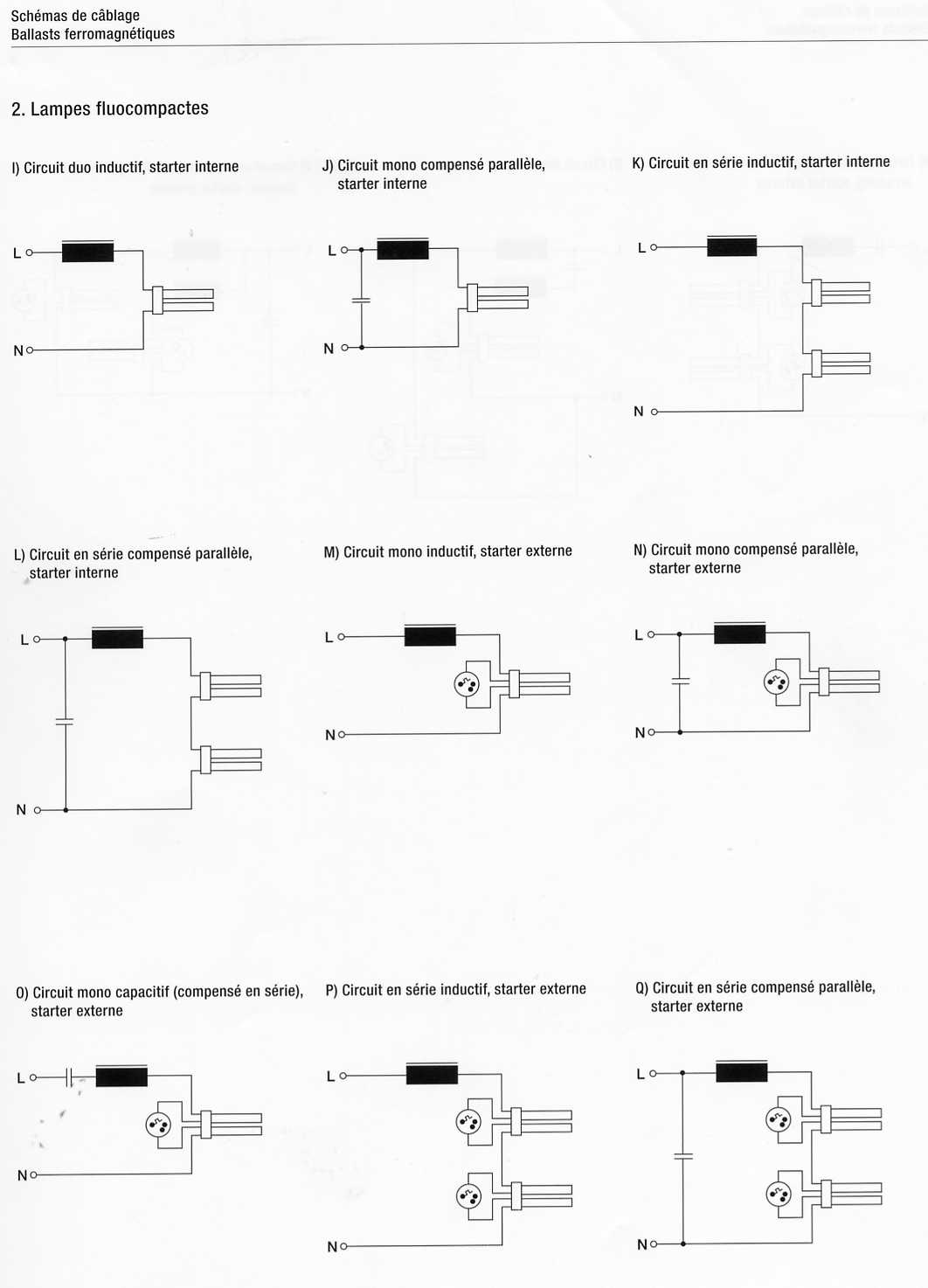

Schémas de branchement avec Ballasts Ferromagnétiques (ou conventionnels)

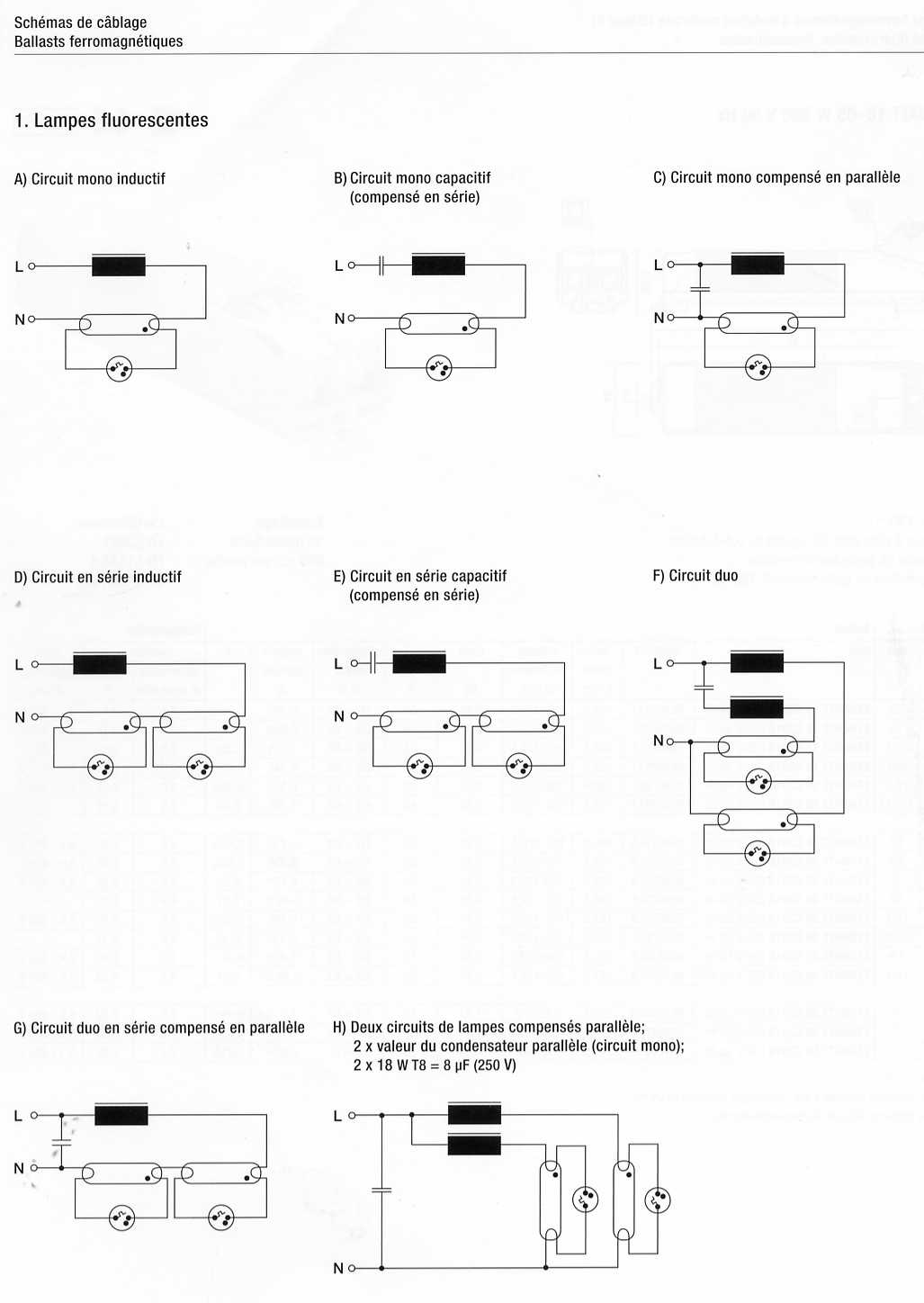

Fluorescents avec starter 1 Fluocompacte avec starter 1 Fluocompacte avec starter 2

pour tube Fluorescent

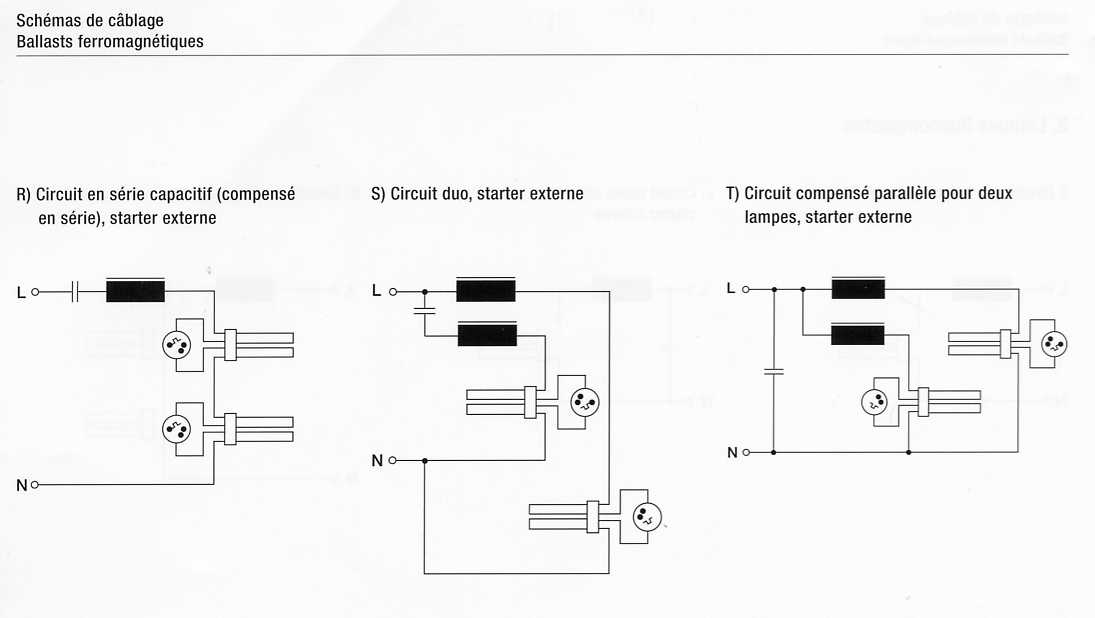

pour ampoule Fluocompacte avec starter
pour ampoule Fluoompacte avec starter (schéma 2)

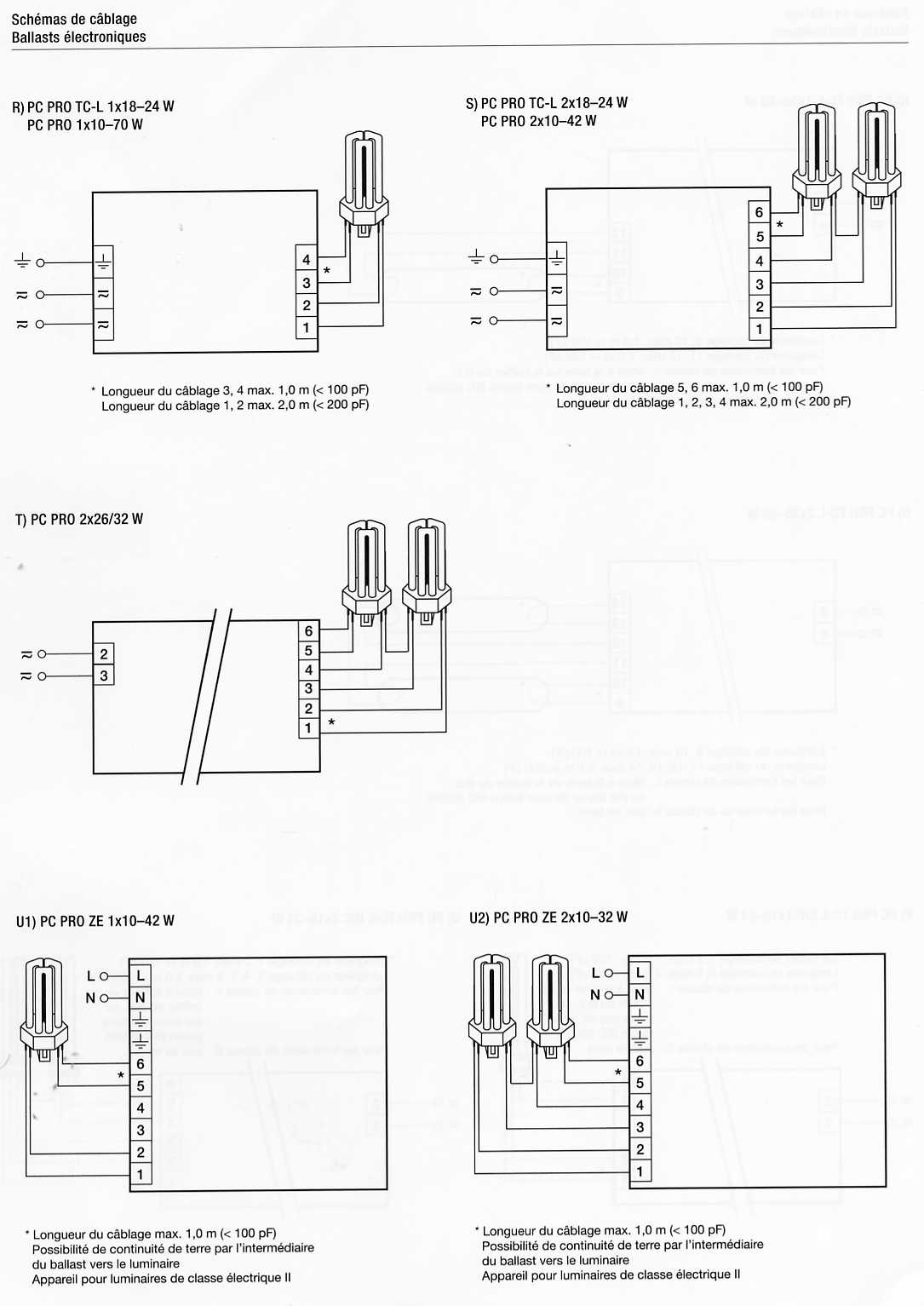

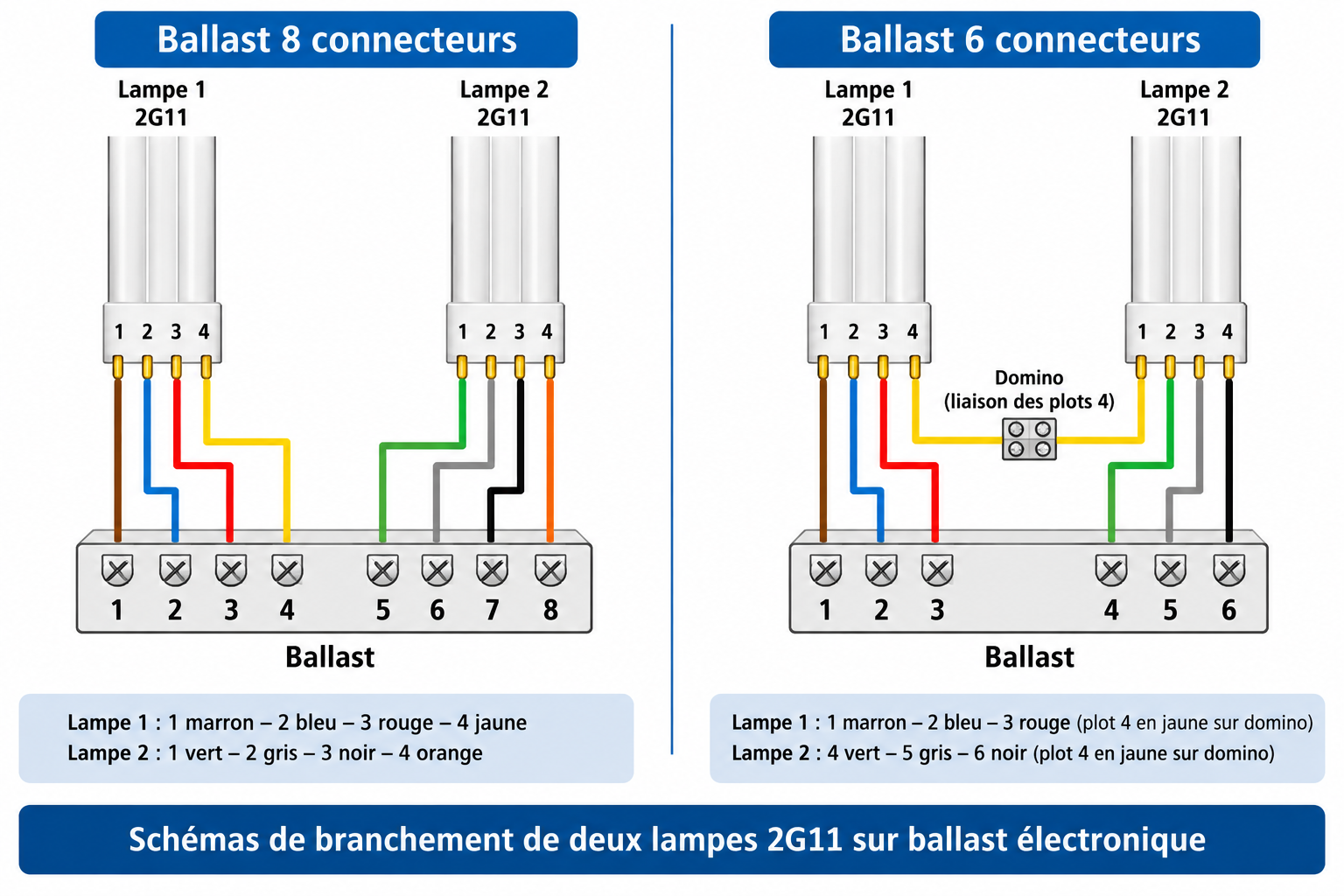

Schémas de branchement avec Ballasts Electroniques

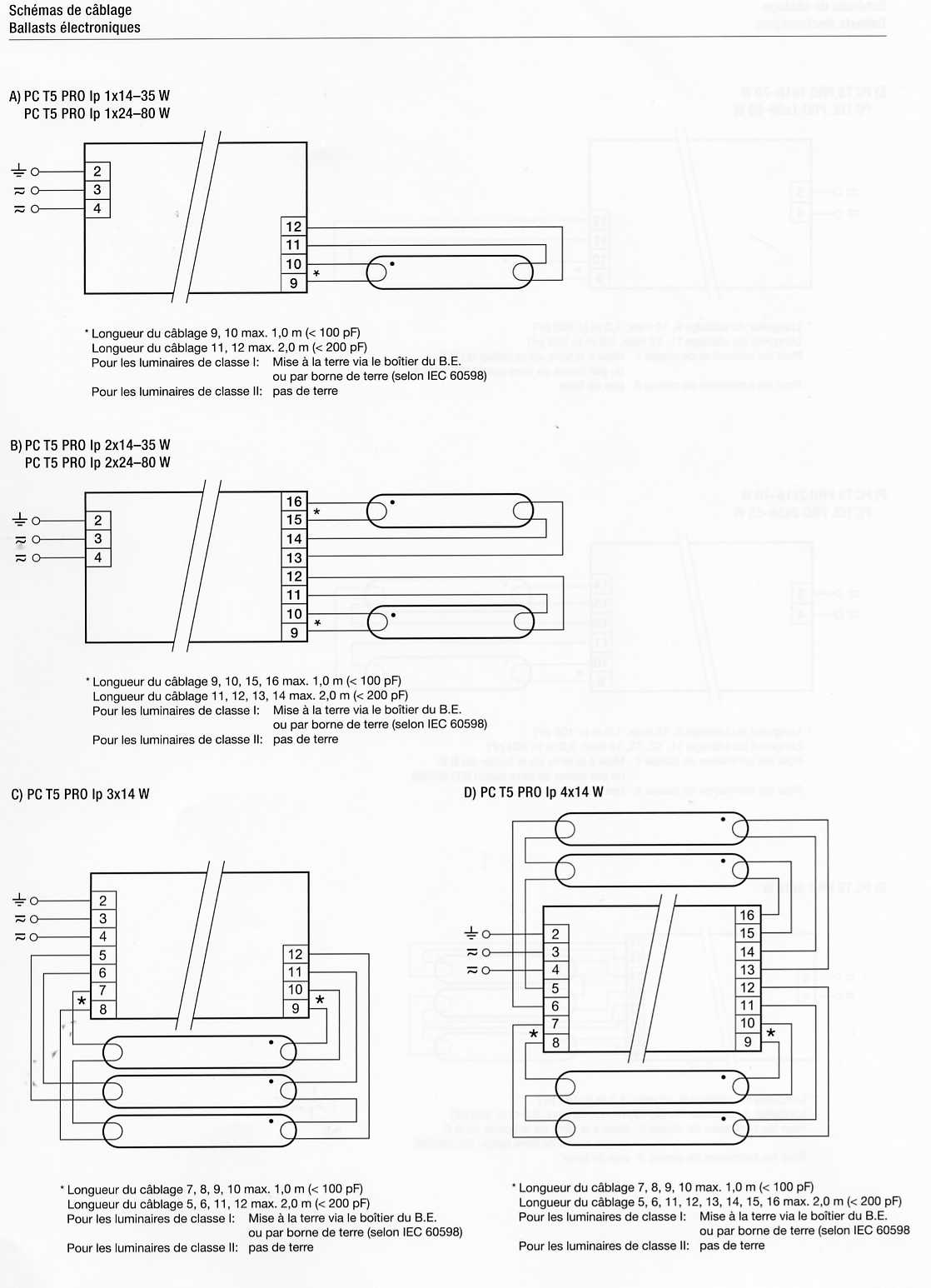

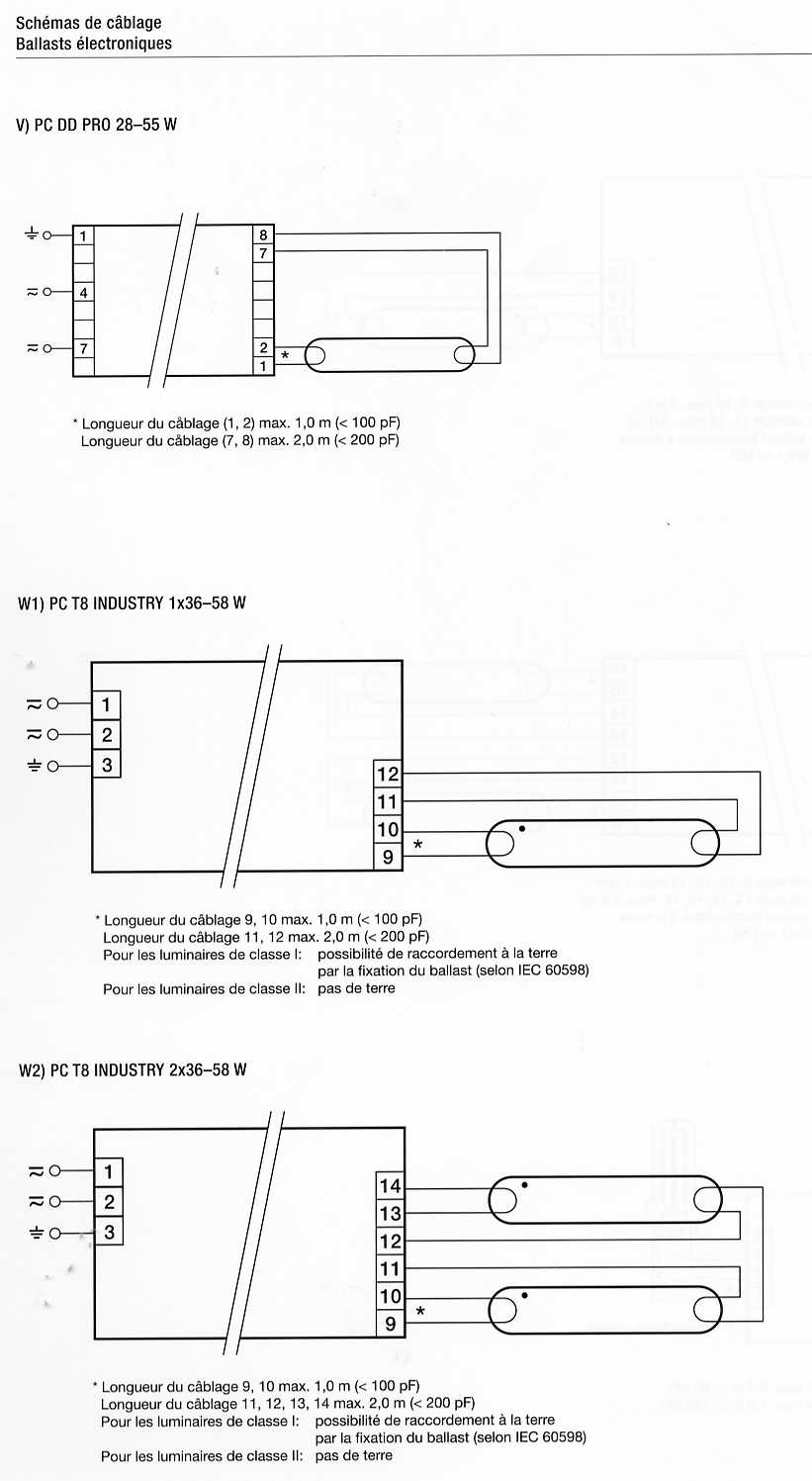

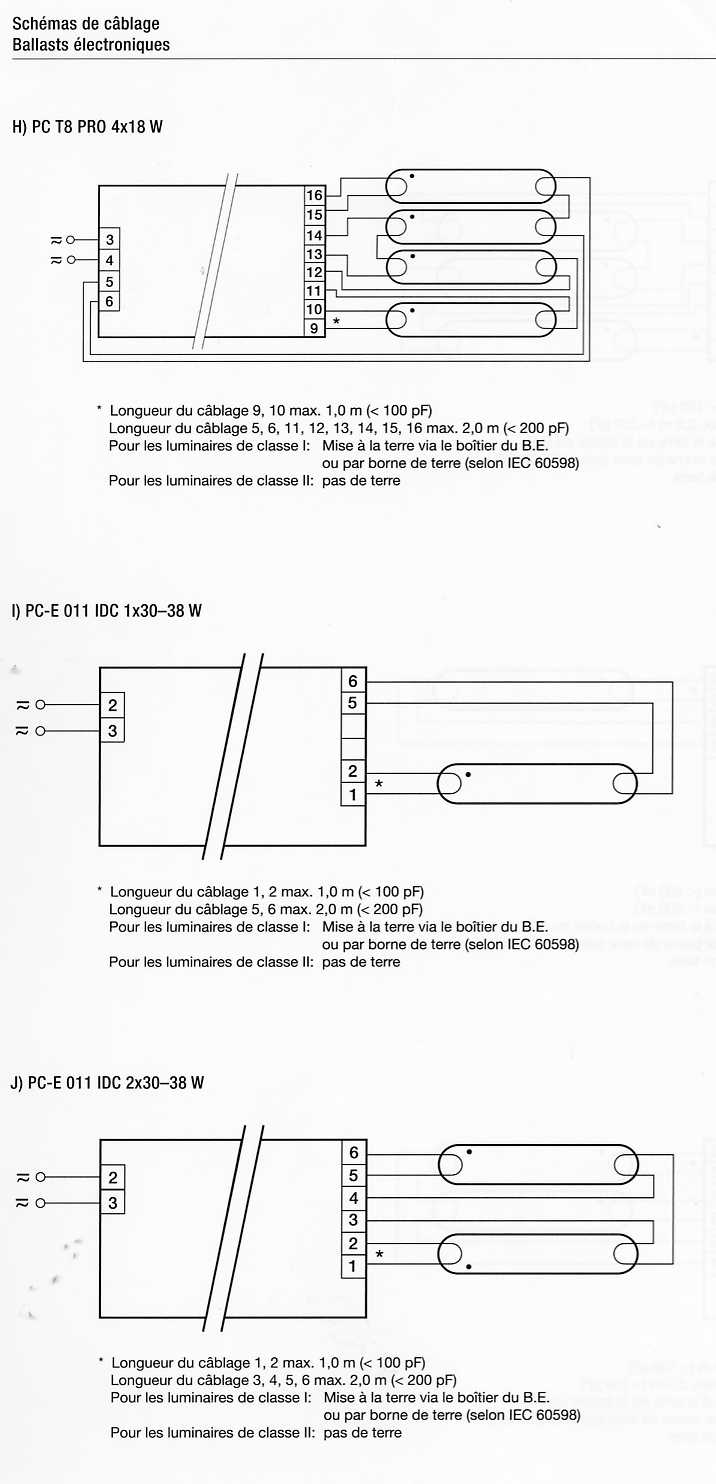

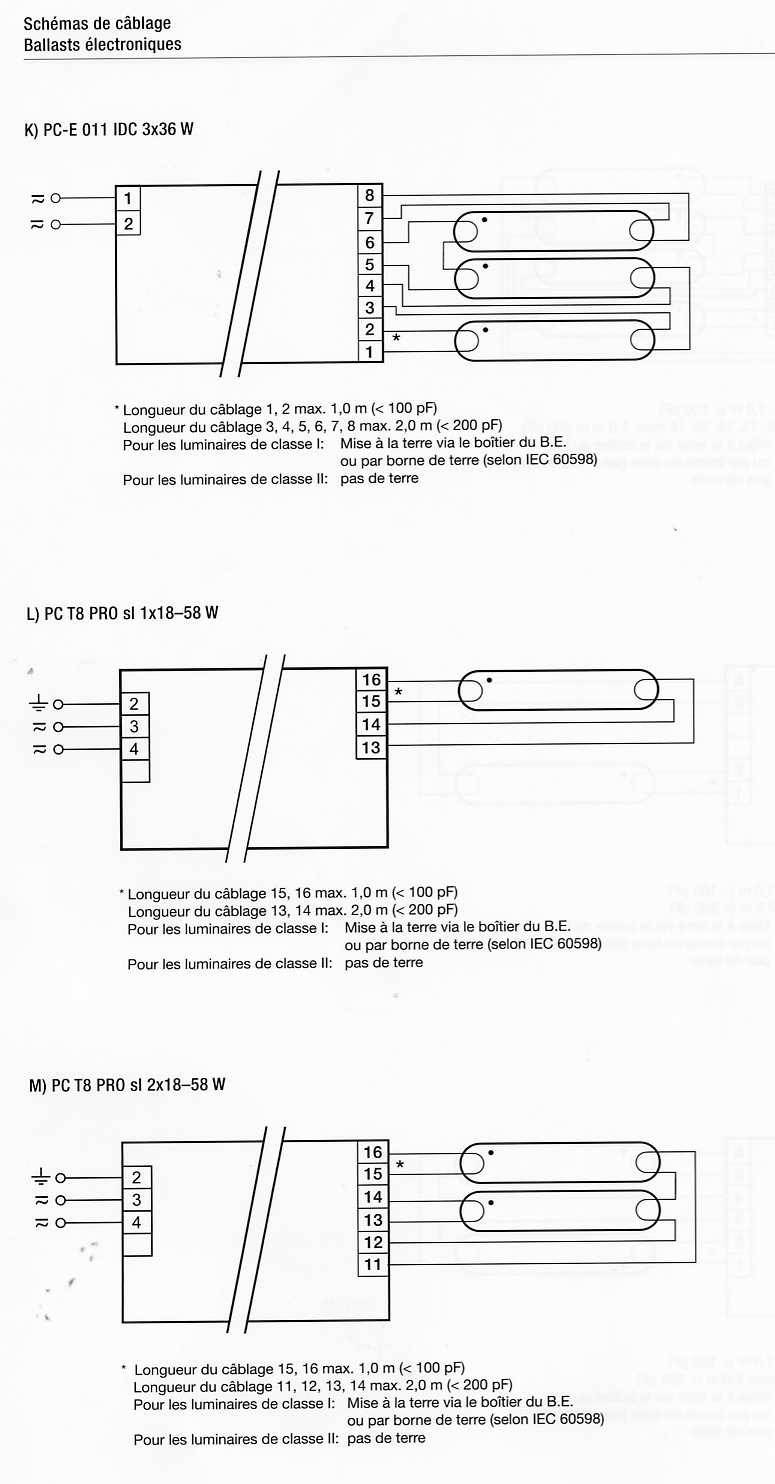

Fluorescent sans starter 1  Fluorescent sans starter 2  Fluorescent sans starter 3  Fluorescent sans starter 4

Fluorescent sans starter 5

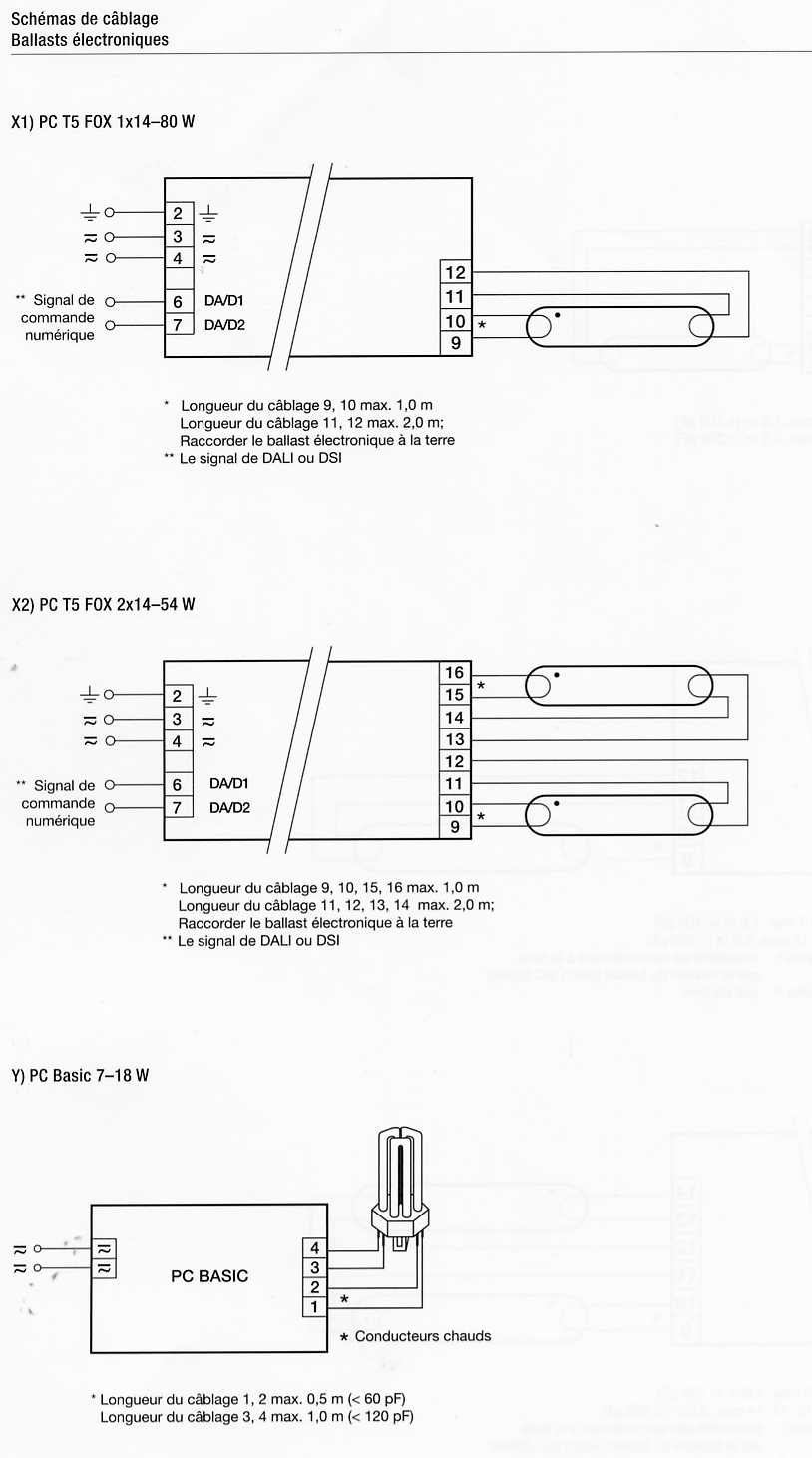

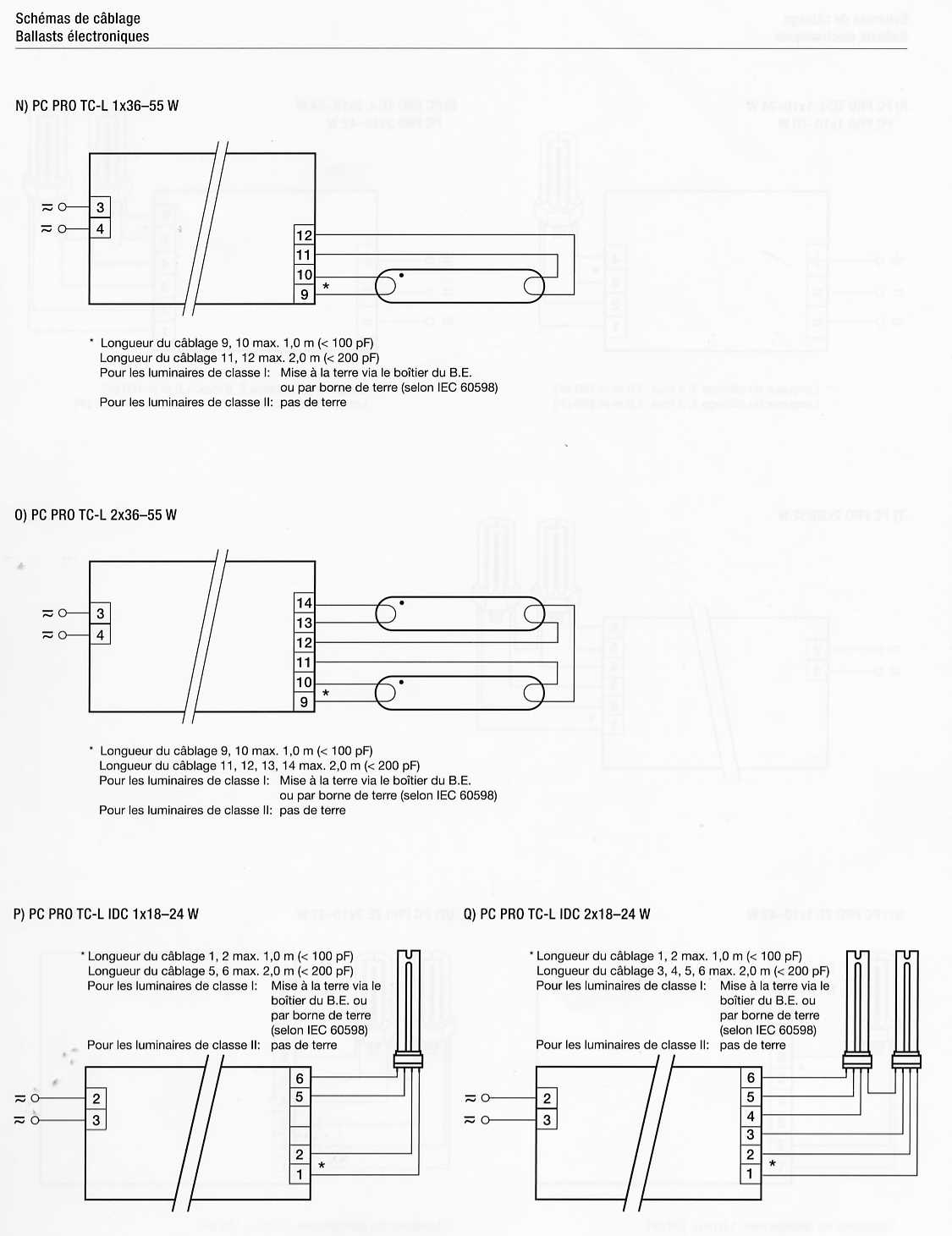

Fluorescent fluocompacte sans starter 1  Fluorescent Fluocompacte sans starter 2 Fluocompacte sans starter 1

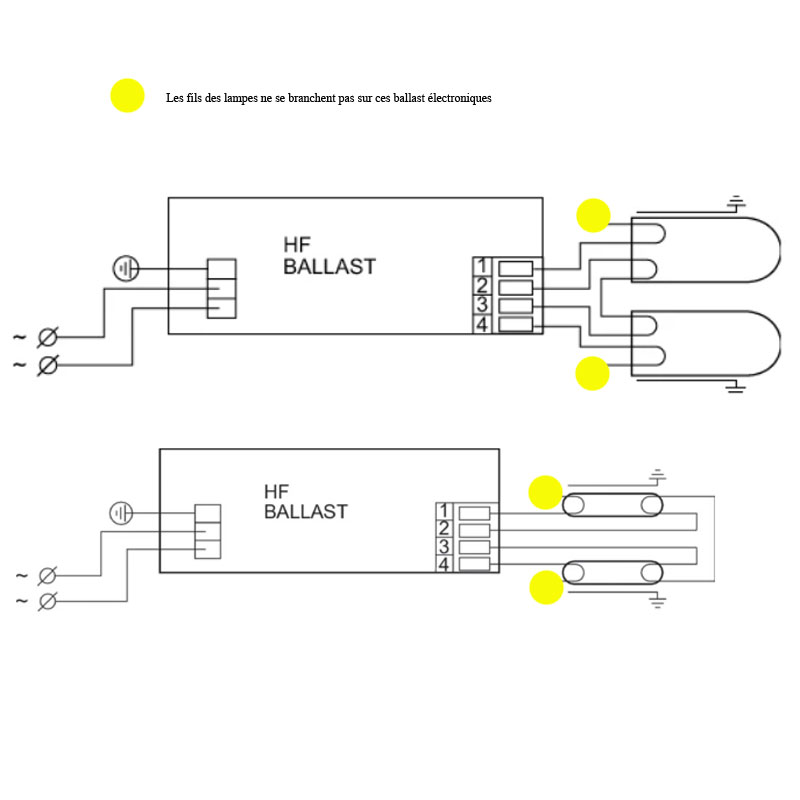

    Fluorescent / Fluocompacte sur ballast Philips
⠇
